「讃岐高松丸亀両図 高松城下図」（絵図４）
寛永19（1642）年に松平頼重が高松に入り，生駒藩は高松藩となりました。松平頼重は城や町の整備を行ったことが『小神野夜話』には記されています。「讃岐高松丸亀両図 高松城下図」（絵図４）の製作年代は不明ですが，絵図内容より松平頼重入部直後に作られたものと考えられているようです。そのため『生駒家時代高松城屋敷割図』（絵図２）と比較してみても高松城内部にはあまり変化はありません。中堀に架けられた橋の北側の門東側は対面所ですが、西側の屋敷には変化があります。門の西側から近習者屋敷・局屋敷と記されていた屋敷が『讃岐高松丸亀両城図 高松城下図』（絵図4）では鷹匠・厩となっています。
「高松城下図屏風」（絵図５）
「高松城下図屏風」（絵図５）が、いつ、何のために、誰によって描かれたのかについては、はっきりしません。しかし、作られたのは明暦２年（１６５６）前後のものと推定されているようです。この絵図は『讃岐高松丸亀両城図 高松城下図』（絵図4）よりも新しい絵図で、この時点で松平頼重によって次のような改築が行われたことが分かります。①南にあった橋がなくなり、高松城西側に門と橋ができています。②内堀と中堀の間の南部には局，厩，鷹匠の屋敷がありました。それが『高松城下図屏風』（絵図５）では、内堀と中堀の間の西部は北側に侍屋敷があり，その南側に馬が描かれ，厩と思われる建物があります。厩が，西側に移動したようです。おそらく，西側に橋がかかったためにの移動でだったのでしょう。
③「高松城下図屏風』（絵図５）では、海手門の外側は新たに埋め立てられ，瀬戸内海に向かってコの字型に張り出しができ，石垣が巡らされています。④この張り出しの東側の「いほのたな町」の北側に、新しく波止場が作られています。
「讃岐国高松城図」（絵図６）
絵図６にも中堀の西側に橋が描かれています。その橋の東側には蔵が見えます。海手門の外側には北海に向かって張り出しがあり，中堀の東側に波止場があり、西浜舟入と中堀の間に米蔵と注が記載されています。のちに，東の丸が築造され，米蔵は東の丸に移されますが、それ以前は西浜舟入と中堀の間にも米蔵があったことが分かります。
「讃岐国高松城図」（絵図６）では、中堀の南側の両角に櫓が新たに姿を見せています。築造年代は不明ですが、この櫓は「高松城全図」（絵図21）から烏櫓，太鼓櫓であることが分かります。。
寛文１１年（１６７１）になって高松城の新郭である東の丸が築造されます。

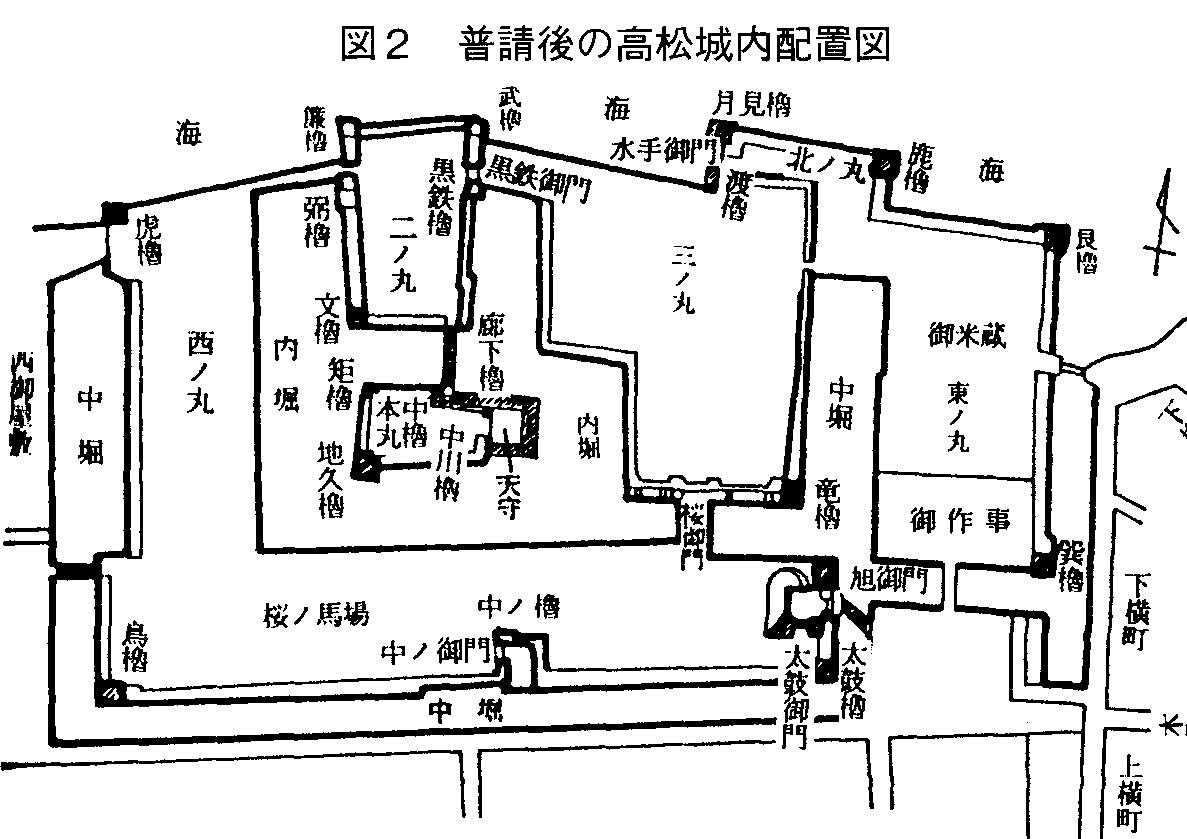

東の丸の築造直後に製作された絵図はありません。東の丸が描かれた最も古い絵図は、享保年間（1716～1736年）の「高松城図」（絵図７）です。この絵図と「高松城下図屏風」（絵図５）を比べてみての変化点をまとめると次のようになります
①中堀の東側の侍屋敷であったところに東の丸が築造され、その東に隣接する魚の棚町の西半分に堀が掘られた②海手門の北東側か埋め立てられ，北の丸が築造された。③東の丸・北の丸には次のような櫓が築造された。
東の丸の南東角は巽櫓，北の丸の北東角は鹿櫓，北西角は月見櫓や続櫓④それまでは中堀の南側には太鼓御門があり，橋が架かっていて，城の南側から出入りをしていたが，東側に架け替えられている。東側に架け変えられた橋が旭御門。
高松城の改築について『小神野夜話』では次のように記しています
「二の丸先代は中の門に橋有て，太鼓矢倉中門の東へ少寄て有之，東の角は折にて有之，角に先代之屋形有之，御玄関西向に成，桜御門は北面に成，桜の馬場西南の角に家老之小屋四軒有之候所，東御門新に明き中の御門橋を引，中の矢倉，東の矢倉，東の角今の太鼓の櫓に引き，家老の小屋は武具蔵になり，屋形の跡は今腰掛建申候。西御門は北の角櫓の下に有之候所，只今の所へ引申候。」「ニノ丸へ御屋形引，海手へ出候門，只今の中御門に相成，北新曲輪 今之水御門，月見櫓，鹿之櫓，黒門，多門，作事魚棚の入川，北浜等，新規に被仰付候
「御入部三年目に御普請初り，先二の丸より斧初め、次に御玄関落間一番に建ち申候」
ここからは
①中堀の橋が東に架け替わり櫓が移動したこと②内堀と中堀の問は武具蔵になり，西御門は現在の場所，つまり西側の外堀の中央付近に移ったこ③屋形が二の丸に移動し，北の丸，北の丸の水御門・月見櫓・鹿櫓や，東の丸の作事丸・米蔵丸・北浜などが新たにできたこと
松平頼重が入部して３年目に城内の改築を開始し、工事は継続して行われていたようです。
今度は城下町の様子を見てみましょう。
「高松城下図屏風」（絵図５）は松平頼重時代の始め頃，江戸にいることの多い頼重や家臣団の政策協議の資料として明暦2（1656）年以前に製作されたとも言われています。この絵図の頃は城下の
「高松城下図屏風」（絵図５）は松平頼重時代の始め頃，江戸にいることの多い頼重や家臣団の政策協議の資料として明暦2（1656）年以前に製作されたとも言われています。この絵図の頃は城下の
西端は蓮華寺・王子権現付近（現在の高松市錦町２丁目），東端は通町付近
であることがわかります。
『小神野夜話』には城下町の拡大について
街並みも東は今橋切にて，松島之家は一軒も無之由，
西はかしの屋の前石橋迄にて，王子権現は野中に御座候。
段々家立まし，今之通相成申候
この記述から，街並みは東は今橋で切れて，西は吉祥寺の南の王子権現（錦町２丁目）あたりまで広がっていたようで、「高松城下図屏風」（絵図５）の描写と一致します。
東部の東の端には大きな川が描かれています。この川は仙場川のようです。
東部の東の端には大きな川が描かれています。この川は仙場川のようです。
後世になって仙場川の北端には新橋が架かりますが，絵図５には新橋はまだ描かれていません。新橋の南に架かる今橋は見えます。仙場川の西岸には石垣による護岸整備が行われていて、通町の東側から北東方向に比較的大きな川が石垣のほうに向かって流れています。仙場川の東側は、松島町ですが今橋よりも北側は海が続きます。しかし，海岸に堤防は描かれていません。自然海浜のようです。ちなみに寛文7（1667）年には松島の沖合から西潟元まで堤防曜防が築かれ，新田が開発されたことが『英公外記』に記されています。
（絵図５）のと享保年間の下図『高松城下図』（絵図7）には約半世紀の隔たりがあり，城下町の様子もかなり変わっているようです。
享保年間の「絵図７」をみると東端に仙場川が描かれています。
仙場川は南から北に向かって，瀬戸内海に注ぎ井口屋町の東側には新橋が描かれています。新橋が架かっていることからも松島の沖合が干拓されたことがうかがえます。
仙場川は南から北に向かって，瀬戸内海に注ぎ井口屋町の東側には新橋が描かれています。新橋が架かっていることからも松島の沖合が干拓されたことがうかがえます。
仙波側の西側、現在の高松市築地町付近も大きく様変わりしています。通町の東側を流れていた川は町割りに沿って通町に平行に南から北に流れ，新塩屋町の南側を直角に曲がり，西から東に流れて仙場川に注いでいます。また，この流路と仙場川との間に流れていた小川はなくなっています。このあたりは（絵図５）では田畑が広がり，農家がぽつぽつとある程度でしたが『高松城下図』（絵図７）では，新通町・新塩屋町が新たにできて町屋になっています。南の方には深妙寺が姿を現しています。河川改修の結果，東方にも城下が広がったようです。
ここでも新橋が架かっているということは、松福町は享保年間にはすでに干拓されていてことになります。また，新橋の北側の東浜も北西側と東側が埋め立てられ，新たに材木町が見えます。
お城の東の丸の東側を見てみましょう。
東は『生駒家時代讃岐高松城屋敷割」絵図２では、城下は蓮花寺あたりまででした。それが享保年間の「絵図７」では、ほのたな町と記されていた町人町の北側が埋立てられ新たに北浜ができてきます。そして、北浜の北西角には波止場が見えます。
西は「高松城下図屏風』（絵図５）では、蓮華寺付近まででした。
それが享保年間の「高松城下図」（絵図７）では、摺鉢谷川の東側まで城下が拡大しています。「絵図５」では高松城の外堀，船蔵の西側は侍屋敷でしたが，享保年間の「絵図７」では、その一部が町人町に変わり，西通町が形成されています。さらに，鉄砲町・高嶋町・木蔵町・西浜と摺鉢谷川の東まで町屋が連続しています。
それが享保年間の「高松城下図」（絵図７）では、摺鉢谷川の東側まで城下が拡大しています。「絵図５」では高松城の外堀，船蔵の西側は侍屋敷でしたが，享保年間の「絵図７」では、その一部が町人町に変わり，西通町が形成されています。さらに，鉄砲町・高嶋町・木蔵町・西浜と摺鉢谷川の東まで町屋が連続しています。
また，蓮華寺の西側には愛宕神社があり、その西に材木蔵があり，材木蔵の西側には港と波止場があります。この港は現在の扇町１丁目で、盲学校の北側付近になります。
南西部にも侍町が拡大されています。
享保年間の「高松城下図」絵図７には，船蔵の南側から天神社の西側，九番丁まで侍屋敷が描かれていて，現在の香川大学の東端と高松市街の南部を走る観光通りまで市街地が広がったことが分かります。なお，船蔵の南西が浜ノ丁，その南側が北一番丁になります。
これらの城下町の拡大については，「小神野夜話」には
「御家中も先代は何も地方にて知行取居申候故，屋敷は少ならでは無之事故，御入部巳後大勢之御家中故，新に六番町・八番町・北壱番町・古馬場・築地・浜の丁杯，侍屋敷に被仰付，･･･」
とあるので松平頼重の入部頃に，六番町・七番町・八番町・北一番町・古馬場・築地・浜の丁が新たに侍町になったようです。『高松城下図』（絵図７）の描写のように、侍屋敷が拡大していることが分かります。
『高松城下図屏風』（絵図５）では西浜舟入の北西にも侍屋敷が広がっていました。それが「高松城下図』（絵図７）では、北の１区画の侍屋敷と２軒の寺がなくなっていて，船蔵になっています。この船蔵の西側，蓮華寺の北側には新たに波止場ができています。そして蓮華寺と船蔵の間は侍屋敷に変わっています。なお，この２軒の寺は真行寺と無量寿院で、真行寺は御船蔵造営のため延宝２年（1676）に西の浜に、無量寿院は浄願寺の近くにそれぞれ移転したようです。ここから，船蔵が作られたのは延宝4（1676）年以後のことになります。
西浜舟入と中堀の間は「高松城下図屏風」（絵図５）ではずらりと侍屋敷が並んでいました。
西浜舟入と中堀の間は「高松城下図屏風」（絵図５）ではずらりと侍屋敷が並んでいました。
西浜舟人の東岸の北端には波止場があり，波止場の東側にはＬ字状に石垣が巡らされています。その内側には大きな侍屋敷がありました。ところが享保年間の「高松城下図」（絵図７）ではこのＬ字部分は埋め立てられて，大久保飛弾の屋敷地が西浜舟入の東隣に南北に長く伸び，その北東隣に西御屋敷があります。そして，中堀の西の橋の西側付近は空地となっています。
このことも「小神野夜話』には、次のように書かれています
「船蔵大久保主計屋敷に有之候処，今之御船引申候、今之御船蔵之場所には真行寺・無量寿院有之候処，無量寿院は先代今之処へ引候跡開地と相成り居候，真行寺は御舟蔵西之角に有之候処，今之所へ引，跡御舟蔵に相成，只今之通りに御座候。船倉之跡屋敷に被仰付，八左衛門奉行にて大屋鋪と成，大久保主計に被下候，大概右之趣，役所之留ならびに林孫左衛門物語取合実説記置申候」
とあり，元の船蔵は大久保主計（飛弾）の屋敷となり、今の船蔵の場所には真行寺・無量寿院があったことが記されています。
西浜の海岸縁には『高松城下図屏風』（絵図５）では真行寺と無量寿院が描かれています。２軒の寺のすぐ東側に南から北に流れる流路がありますが，享保年間の「高松城下図」（絵図７）では船蔵の西側，これらの寺があった場所に付け替えられています。流路の変更は新しい船倉建設に伴うものなのでしょう。
城下町の南東部にあった「馬場」について，
①「高松城下図屏風」（絵図５）には勝法寺の南側には数頭の馬が描かれていますから，馬場があったようです。その南側は堀割りで，堀割りのさらに南は侍屋敷が東西に並んでいます。
②享保年間の「高松城下図」（絵図７）になると，勝法寺の南方に東西に並ぶ侍屋敷は見えますが，馬場はなくなっています。そして、馬場の北側にあった勝法寺が南部に寺域を広げ，御坊町も南部に拡大しています。
③「高松城下図」（絵図７）では，馬場は浄願寺の西に移動しています。
城下町の南への拡大を見てみましょう。
①「高松城下図屏風」（絵図５）では、町人町は高松城の外堀の常盤橋から南に続いています。その南限は高松市古馬場町付近で途切れていて，町人町がどこまで続いているのか不明でした。
②それが『高松城下図』（絵図７）には、現在の高松市藤塚町付近まで町屋が描かれています。丸亀町・南新町・下町・伊賀屋町・亀井町・田町・新町・ハタゴ町が見えます。
享保年間以後の絵図で，最も古い絵図は元文5（1740）年に描かれた『元文５申年６月讃岐高松地図」（絵図９）があります。
享保年間の「高松城下図」（絵図７）と絵図９とでは四半世紀の隔たりがあります。
（絵図９）の東端には,仙場川が描かれていて，享保年間の絵図と同じように新橋が描かれています。その北には、八丁土堤と呼ばれた堤防が描かれています。この土堤は現在の福岡町付近の干拓のため築かれた堤防ですが、築造年代は分かりません。しかし、この絵図に描かれていることから享保年間（1716～1736年）以降で、元久元（1740）年以前には築造されたことが分かります。
「高松城下図」（絵図７）には外堀と中堀の間で，中堀の西門の外側は，西御屋敷と大久保飛騨の屋敷ですが，「元文５申年６月讃岐国高松地図」（絵図９）以降の絵図には，大久保飛騨屋敷の東隣は御用地または原となっています。『小神野夜話』には
「西御門外に家老屋敷二軒有之｡引候て，壱軒之跡は今の下馬北かこひに成申候，一軒の跡は，十本松有之候場所に相成申候、外堀之際にも内馬場之通り並松有之候処，不残御伐らせ被遊候」
とあり，家老の屋敷が二軒あったが移動して，１軒の跡は馬の牧場，もう１軒の跡は10本の松が植えられたと記します。
享保年間「高松城下図」（絵図７）と（絵図９）を比べると侍町の規模が縮小しています。
城下町の南東の福田町と南新町に挟まれた東西に並ぶ侍屋敷がなくなり，代わって古馬場町となっています。これについて「小神野夜話』は
「今之古馬場勝法寺南片輪，安養寺より西の木戸迄侍屋敷本町両輪，北片輪之有候処、享保九辰，十巳・十一午年御家中御人減り之節，此三輪之侍屋敷皆々番町へ引け，跡は御払地に相成，町屋と相成申候，享保十一，二之比と覚え申候，本町之南輪には，鈴木助右衛門・小倉勘右衛門・岡田藤左衛門・間宮武右衛門，外に家一二軒も有之候処覚候得共，幼年の節の義故，詳には覚不申候，北輪は笠井喜左衛門・三枝平太夫・鵜殿長左衛門・河合平兵衛。北之片輪には栗田佐左衛門・佐野理右衛門・飯野覚之丞・赤木安右衛門・青木嘉内等、凡右の通居申候，明和九辰年迄，右屋敷引五十年に相成候由，佐野宜休物語に御座候」
とあり，享保11（1726）年頃に，御家人が減ったことにより，勝法寺に南側にあった侍屋敷が町屋になったようです。これが現在の古馬場町のようです。古馬場は、もとは侍屋敷街だったのです。
侍屋敷から町人町になったのは古馬場だけではないようです。
「元文５申年６月讃岐国高松地図』（絵図９）をみると，浜の丁の蓮華寺の西に１軒の侍屋敷，蓮華寺の東の６軒の侍屋敷，船蔵の南の11軒の侍屋敷、城下の西端の南北に並ぶ侍屋敷の１列がなくなっています。このことについて『小神野夜話』は
「北海手東西之はと崎よりならびに蓮華寺之東，侍屋敷北手之土手を築，土手並木を植え候事，元禄十丑年七月大須賀小兵衛列座にて，主馬柘植安左衛門被仰渡，右安左衛門下知にて出来申候，並松も大木に成居申候処，享保五年之頃より北汐当強く相成，家中住かたく（難く）北六間引，土手松も汐に押し倒し土手も崩れ，石垣にて漸留り申候，右屋敷，同十二年正月に被仰付，六月迄に引申候」，「浜之町土手は，我等若盛り迄は，土手下へ沖より汐満申事は夢々無之，西の波戸中程迄汐つかり申事覚へ不申候，東の船蔵の波戸は，三十年巳前迄は五十間の波戸，中程迄汐来り候，其後段々汐まして北の土手を打崩し候故，侍屋敷住居成不申，弐十七年以前に裏がわ六軒は引く申候｡材木蔵も八間南へ引，旁致候へは，次第に北のあて強く相成申候，‥」
とあり，元禄10（1697）に蓮華寺の東の侍屋敷の北に土手を築いたが，享保5（1720）年頃より，北から吹く潮が強くなり，享保12（1699）年に海岸縁の６軒の侍屋敷は移転し，材木蔵は八間ほど南に移動したことが記されています。このあたりは昔から冬の北西風が吹き付ける風の強いところだったようです。
寛政元（1789）年に描かれた鎌田共済会郷土博物館『寛政元年高松之図』（絵図10）と「元文元年申年６月讃岐国高松地図』（絵図９）を比較すると変化はあまりありません。
最後に、江戸時代末期の１９世紀の絵図は３枚あります 。
（1804～1818年）に描かれた『文化年間讃州高松城下絵図』（絵図
これらの絵図には東浜の北に新湊町があります。新湊町は文化元（1804）年八代藩主松平頼儀の時代に，東浜の北に造成された町です。この町の北端に神社が記されています。これは東浜町から移された恵比寿神社のようです。
このあたりを詳細に描いた絵図は鎌田共済会郷土博物館所蔵の「高松新井戸水元並水掛絵図」（絵図15）がります。これは文政4（1821）年に作られたもので，新井戸から配水する上水道を描いたものです。この絵図にも新湊町や恵比須神社が描かれています。江戸時代末期の『讃岐国名勝図会』にも新湊町の北側に蛙子社が詳しく描かれています。
以上をまとめると、高松城及び高松城下町は以上のように移り変わってきたようです。
①高松城が築城後，最も変化するのは松平頼重の東の丸築造をはじめとした改築である。②それまでの生駒藩時代には高松城の東西は浜が広がっていたが、浜を干拓したり，護岸工事を行なった。③その結果，城下町が東西に拡大し、西は摺鉢谷川、，東は仙場川まで広がった。④生駒藩時代の城下は高松城の外堀内にも侍屋敷があり、町屋を囲うようにコの字に侍屋敷が配置されいいった。⑤城下の規模は東西８㎞、南北６㎞であった。⑥松平高松藩になると城下も拡大し，松平頼重の時代には城下の南西部に侍屋敷が拡大して番丁まで広がった。⑦しかし、享保年間には御家人が減少したため，城下の南東部の侍屋敷や馬場を縮小した⑧代わって町屋となったため，外堀の南東は町屋ばかりになり，侍屋敷は南西部に配置された。⑨南西部の侍屋敷の中でも西端の一部はなくなり，田畑となった，
絵図の紹介をしてきましたが急ぎ足になりすぎたのを少し反省しています。
参考文献
森下友子 高松城下の絵図と城下の変遷 香川県埋蔵物研究センター紀要Ⅳ
